WIFI家庭组网、安装原则及配置方案

光缆入户:

尽可能将光缆布放入户

且应尽量利用已有的入户暗管

入户后的光缆应敷设至家庭线缆汇聚点

并在线缆汇聚点安装家庭网关设备

如用户住宅内无线缆汇聚点

应在适当位置

并在征得用户同意的情况下创建线缆汇聚点

设备安装:

尽量用FTTH接入终端设备的

多端口满足家庭网络的业务需求

如需端口扩展

应优先采用多端口千兆交换机

也可利用多端口AP的交换功能

如PON上行的网关设备

不安装在家庭信息箱内或固定在墙上

应采用光纤面板插座并通过

光跳纤连接终端设备

避免因终端经常移动损坏光缆接头

设备电源:

网络设备安装处应尽可能

具备220伏市电电源插座或引入市电电源

若某些网络设备无法就近接入市电电源

则可利用PoE为其供电

用于PoE供电的线缆（网线）应为五类

及以上标准的对称电缆

其性能应符合省公司对于线缆技术的规范

方案设计：

宜在装修的家庭内部弱电网络规划设计阶段进行设计，网络布线方法参见

《基于光纤入户的家庭装修布线指导手册》

对于已完成装修及家庭内部弱电网络部署的家庭，只能在已有信息点的基础上进行调整或增加，应尽可能达到用户预期效果包括有线组网和无线（Wi-Fi）组网，需要从经济、性能、美观等多方面去平衡。

总体架构:

采用星形架构：各类信息点的线缆应单独敷设至线缆汇聚点家庭信息箱：在外部引入光缆和家庭线缆汇聚点处应安装新型的家庭信息箱（参见《家庭信息箱产品技术规范》）

家庭信息箱箱体不宜过小，结构尺寸应不小于：外形尺寸330mm（高）×480mm（宽）×135mm（深）；底盒尺寸300mm（高）×450mm（宽）×120mm（深）

家庭信息箱内需安装能同时为多台设备供电的220伏电源插座，引入家庭信息箱内的电源应具有交流输出漏电短路保护功能，并确保有可靠的接地家庭信息箱需具备一定的自然通风散热功能汇聚设备（家庭网关、千兆交换机、AC设备）均部署在家庭信息箱或线缆汇聚点

信息点设置方案

一般设置要求如下：

在住宅内的各个房间及功能区域均有独立的数据信息点和语音信息点，在有可能安装电视机的房间内（最好是安装电视机的墙上）有单独信息点，对于装修已完成且信息点不充分的住宅，应根据用户业务需求，因地制宜地扩充信息点。

Wi-Fi网络参数的配置方案，关注公众号 三角架创业支撑 获取更多资讯

组网模式：

以胖AP模式为主如果需要的AP数量较多，可以考虑采用AC 瘦AP的模式，需增加AC设备。

接入模式：

尽量采用桥接模式，特别是AC 瘦AP的模式中必须采用桥接模式地址规划。

桥接模式：

需要规划AP的管理地址。要求各AP的管理地址互不相同，且与网关的分配地址段不同。

家庭网关的IP地址一般为192.168.1.1，分配给Wi-Fi终端的地址为192.168.1.x

AP的管理地址可以依次规划成192.168.100.1、192.168.100.2……

路由模式：

需要规划AP的DHCP地址段。

家庭网关的IP地址一般为192.168.1.1，分配给AP的管理地址为192.168.1.x

AP的DHCP地址段就可以依次规划成192.168.2.1、192.168.3.1……，子网掩码为255.255.255.0

信道分配:

2.4GHz：手工配置信道，在1、6、11中选择

5GHz：可由 AP设备自行选择

SSID：可根据用户要求自行设定，优选配置相同SSID；尽量不要配置中文SSID

功率：AP的功率配置成适中即可。

WIFI家庭组网案例

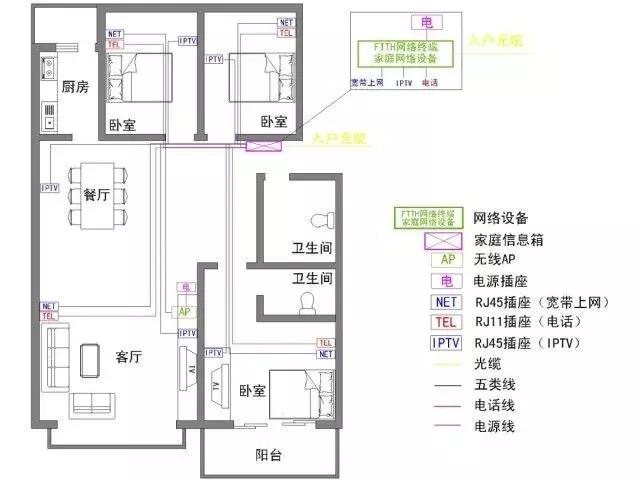

典型房型是个三房二厅二卫的中等户型。

图中的信息点能较充分地满足电信业务的需求电话接口在每个房间和客厅都有；网线接口在每个房间和客厅都有，可用于有线接入和Wi-Fi接入（在网线接口附近安装AP），特别是在整个房间的中央开阔处部署AP最佳的位置也有网线接口；IPTV接口在每个房间和客厅、餐厅都有，上海电信的IPTV与上网必须分2个接口，所以在每个可能安装电视机的墙上都应该留有IPTV接口。特别是餐厅，也是有安装电视机需求的，容易被忽略。

实际部署时：

如果是新装修的情况，尽量按照此方案部署信息点，信息点充足才能保证使用电信业务受到的限制少；

如果是已装修的情况，需要在现有网络下改造时，那么就需要根据实际情况，对照图中的示例，确认已有的信息点，增加必要的信息点，以满足有线上网、Wi-Fi接入和IPTV的需求。

,
