告诉你关于漆包线的全部知识——附线规和漆层厚度

漆包线是电机、电器和家用电器等产品的线包的主要原材料。

它是绕线工艺生产的针对原料。

没特殊说明绕线机绕的就是漆包线。

漆包线由导体和绝缘层两部组成；导体材料主要是合金铜或者铝质；绝缘层由各种树酯漆组成。

常用漆包线分类

QA聚氨酯漆包线 （UEW）

UEW为聚氨酯漆包线，通常用来标示130级聚氨酯漆包线，

如:UEW/130， 155级要加M，如：MUEW/155

组成：铜导体和聚氨酯树酯

特点：容易染色、可直焊、高频下低介质损耗；

QA(聚氨脂) :易着色,高频性能好,因能不去漆而直接焊接,所以工作效率比较高.

QA= 聚氨酯铜线，耐热指数 130 155 180

聚氨酯漆包线有一个其他型号的漆包线无法比拟的优越性，就是直焊性。

所谓直焊性，就是漆包线在焊锡的时候是不需要刮漆直接焊接的一种性能。

他极大的增强了客户绕组线圈时的灵活性，又节约了成本，因此一经推出便赢得了广泛好评。

QZ聚酯漆包线 (PEW)

PEW为聚酯漆包线，通常用来标示130级聚酯漆包线，

如：PEW/130， 155级要加M，如：MPEW/155

组成：铜导体和聚酯树酯

特点：良好的机械强度、漆膜附着性能、优良的电气、耐刮性能、耐化学性能、热稳定性及耐溶剂性；

QZ(聚酯) :耐热性优越,耐溶剂性优良,软化及老化性能特好.一般变压器都使用聚酯漆包线.

电压越高,使用的漆膜就要越厚。

QZ=聚酯，耐热指数130 一般155级的国内称QZG，目前国内130等同于IEC 130L级

QZY聚酯亚胺漆包线

耐热指数180，好的改性产品可以达到一般意义上的200级。

一般的复合聚酰胺酰亚胺，作为200线的底漆，单涂时，盐水针孔不理想。

耐高温漆包线，顾名思义就是能够承受高温的漆包线。

一般的漆包线都是耐温在130级，155级，能够达到180级的已经相当高了。

耐高温漆包线，除了前面三种规格以外，可以达到200级、220级甚至240级。

每个级别就代表这种漆包线在该数值温度下可以长期使用。

产品规格线径最大达到3.5mm，主要生产QZY,QZY(XY),QY等

注意：

1UEW和2UEW漆包线区别在哪?

漆膜厚度不同.

此种命名方式为日本命名标准，数字越大，漆膜厚度越小，所以1UEW比2UEW厚。

UEW是指聚氨酯漆包线，是英文型号，IEC规定的

QA也是聚氨酯漆包线，是中文型号，国标规定的

2. 直焊性漆包线几种聚氨酯(QA)类，温度等级130、155、180 种；

155或者180聚脂亚胺种用比较贵焊锡温度比较高。

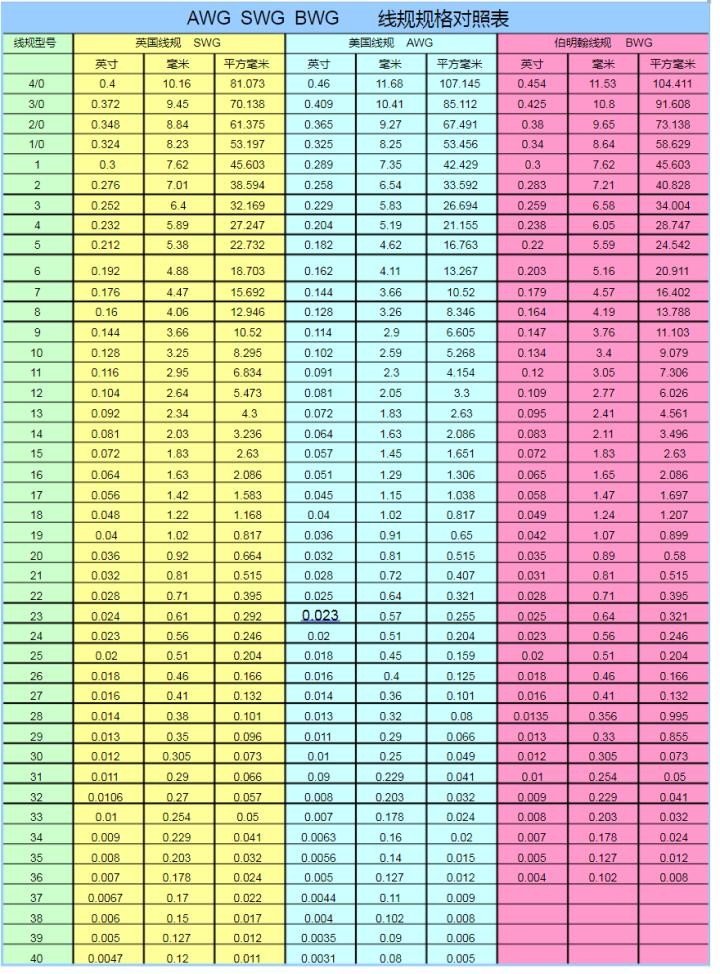

线规对照表

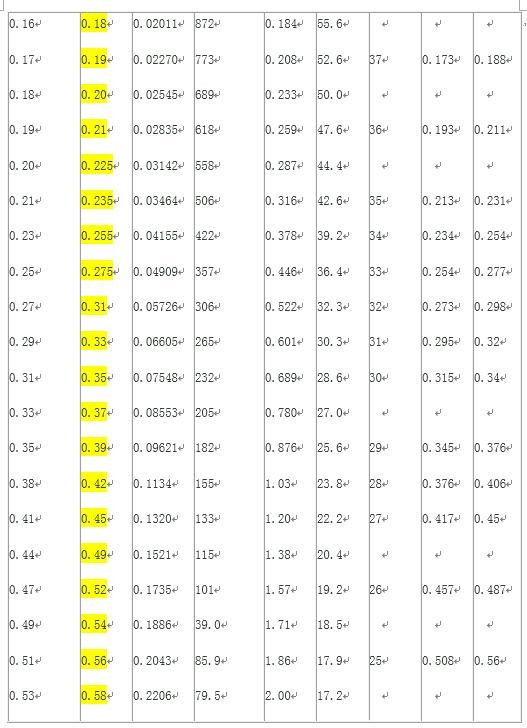

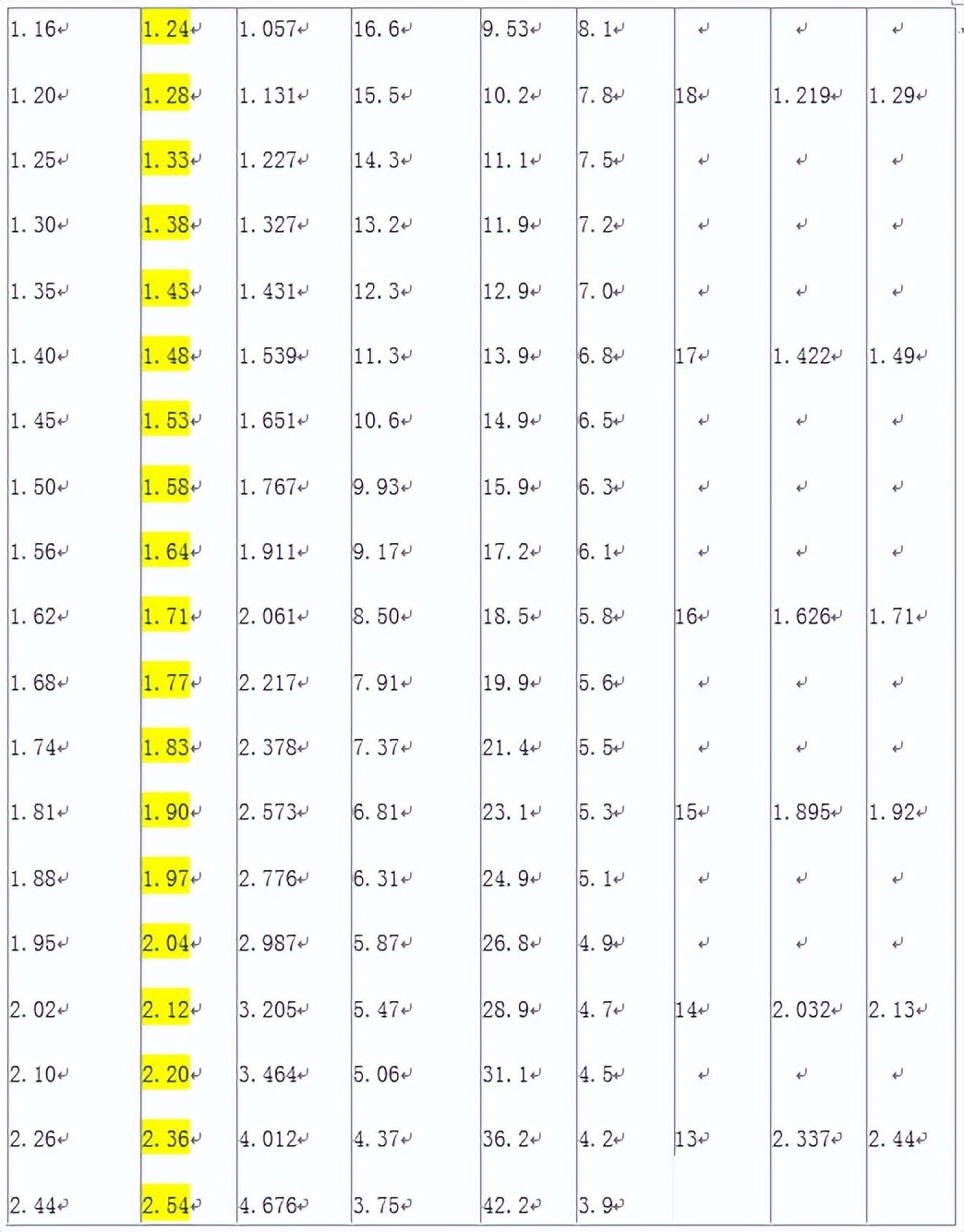

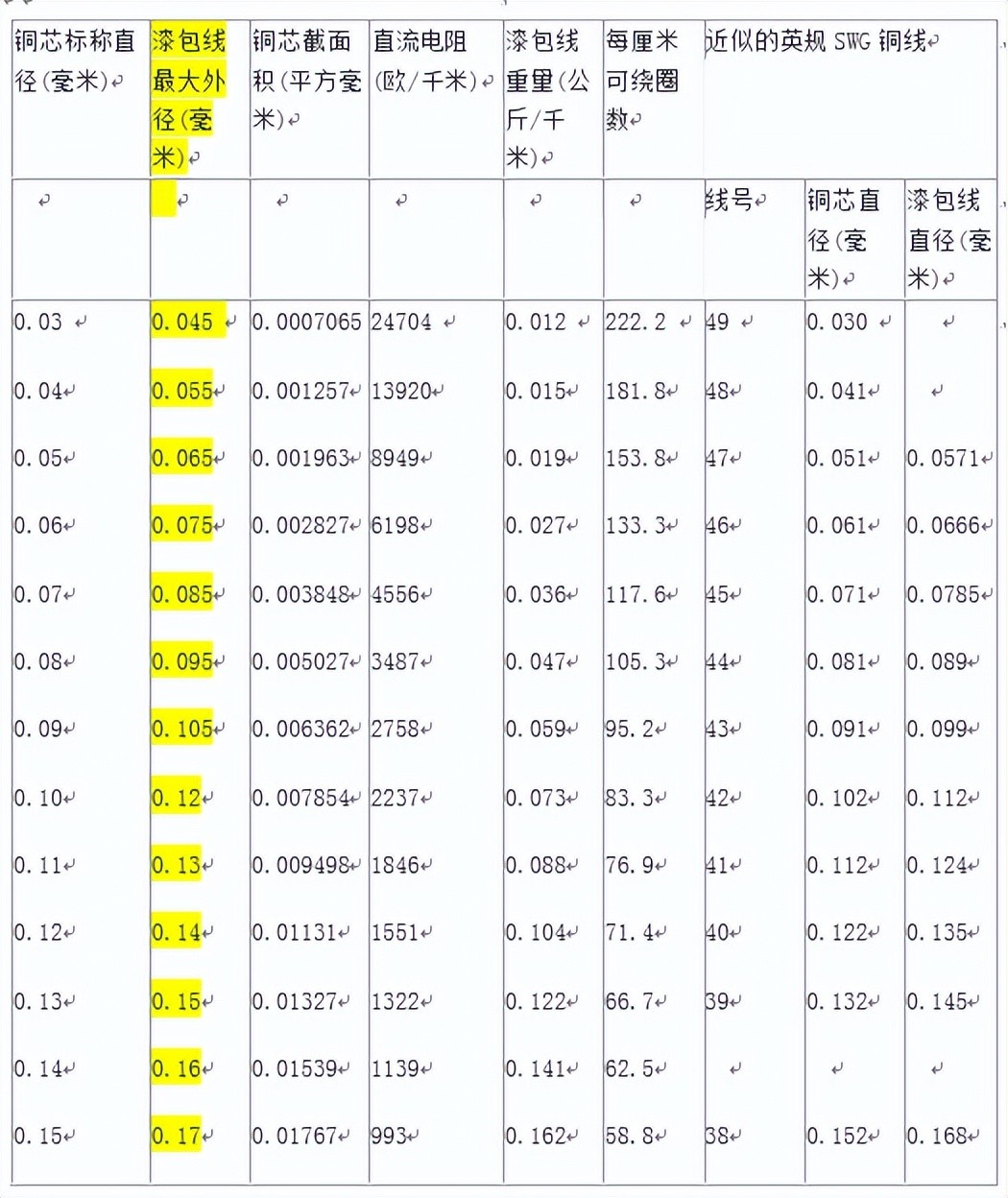

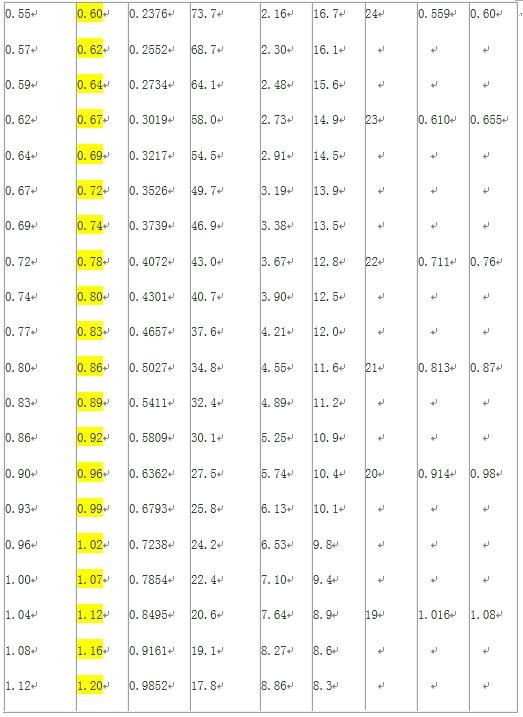

漆包线直径和漆层厚度对照表
